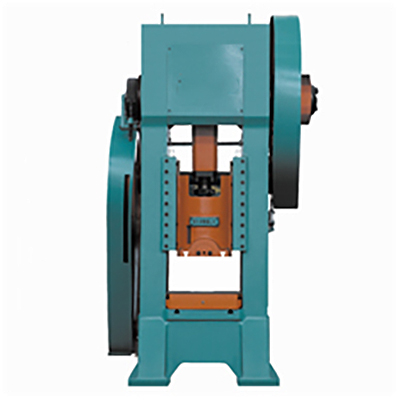

J31闭式单点压力机
Send Email性能特点:
1、机身为铸件或钢板结构,直线型设计,受力均匀,整机刚性好,外形美观;采用低温回火去应力。
2、曲轴横放,传动系统置于机身两侧,结构紧凑,布局合理,传动平稳。
3、采用转键式刚性离合器,性能可靠,动作灵敏。
4、采用四面导轨导向,运行精度高,有效延长模具使用寿命。
5、带式制动器,滑块内有压塌式保险块,确保压力机安全;结构简单,便于维修。
6、200T以上采用气动双平衡结构,平衡滑块与上模重量,使压力机运行平稳。
7、采用集中与分散相结合的润滑系统,经济可靠,保证各润滑部位有充足的油量。
8、外撑式特大机座,提高机床安装、运行的稳定性、安全性。
J31闭式单点压力机主要技术参数:
技术参数 | 单位 | J31-100 | J21-125 | J21-1600 | J31-200 | J31-250 | J31-315 | |
滑块公称压力 | KN | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | |
公称力行程 | mm | 10 | 10 | 10 | 12 | 12 | 13 | |
滑块行程 | mm | 165 | 165 | 180 | 210 | 230 | 250 | |
行程次数 | 次/min | 35 | 35 | 35 | 35 | 35 | 26 | |
最大封闭高度 | mm | 285 | 370 | 500 | 550 | 600 | 600 | |
装模高度调节量 | mm | 100 | 100 | 100 | 120 | 125 | 125 | |
立柱间距离 | mm | 660 | 685 | 700 | 720 | 820 | 820 | |
工作台尺寸 | 前后 | mm | 620 | 650 | 680 | 850 | 900 | 1000 |
左右 | mm | 620 | 650 | 660 | 700 | 720 | 800 | |
直径 | mm | 250 | 250 | 250 | 320 | 300 | 300 | |
滑块底平面尺寸 | 前后 | mm | 300 | 360 | 360 | 480 | 500 | 540 |
左右 | mm | 360 | 380 | 380 | 480 | 500 | 540 | |
模柄孔尺寸 | 直径 | mm | 65 | 65 | 65 | 70 | 70 | 80 |
深度 | mm | 120 | 110 | 110 | 110 | 110 | 110 | |
外形尺寸 | 前后 | mm | 1780 | 1745 | 1635 | 1975 | 2100 | 2460 |
左右 | mm | 1670 | 1670 | 1880 | 2030 | 2440 | 2440 | |
高 | mm | 2780 | 2915 | 3130 | 3550 | 4000 | 4180 | |
垫板厚度 | mm | 90 | 90 | 110 | 140 | 140 | 150 | |
电机功率 | KW | 7.5 | 7.5 | 15 | 22 | 30 | 30 | |
重量 | kg | 5230 | 6000 | 8000 | 11000 | 12500 | 16500 |
注:本表参数如与机床数据不符,应以机床实际数据为准。本公司保留最终解释权。
