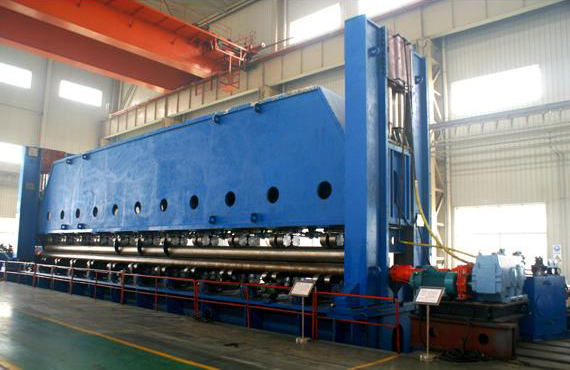

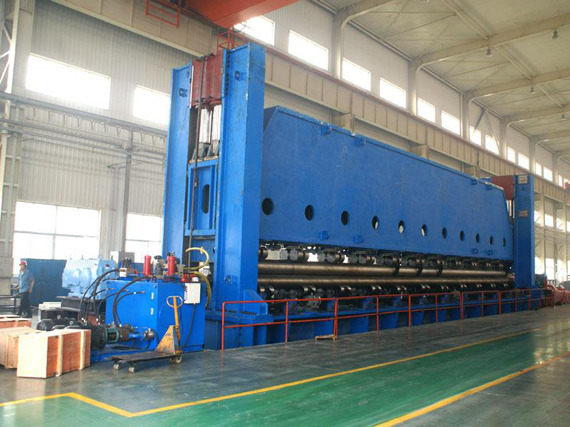

W11S(船用)卷板机

　　性能特点：

　　W11S系列船用液压上辊万能式三辊卷板机是本公司自主开发设计制造的大型卷板机，具有预弯功能，上辊垂直升降、水平移动采用液压传，结构简单，加工、安装方便，机架与大梁、 设备主体结构是由上辊装置、下辊及水平移动装置、托辊装置、主传动装置、翻倒装置、左右侧机架和底盘组成。 上辊装置：要由主油缸、上辊轴承座、上辊、双列调心轴承等组成。两主油缸提供卷制板材所需加压力。 下辊及水平移动装置：下辊装置由下辊、下辊轴承座、下辊输入齿轮、下辊滑动轴承等组成。下辊主传动提供动力，通过主传动输出齿轮、下辊输入齿轮、开式传动扭矩至下辊。水平移动装置由水平移动电机、蜗轮蜗杆箱、蜗轮蜗杆等组成。水平移动装置由水平移动电机提供动力，通过蜗轮蜗杆箱、蜗轮蜗杆、丝杆丝母机构带动上辊的水平移动，实现板材的非对称卷制。 托辊装置：托辊装置由丝母丝杆机构、斜楔机构、托辊等组成。托辊可以上下调节，根据卷制板材规格的负荷大小，进行上下调节。

　　主传动装置：主传动装置由主电机、三角皮带、圆柱齿轮减速箱、电液推杆制动器等组成。主传动可以正反转，为板材的卷制提供动力。 翻倒装置：翻倒装置由滑枕、翻倒油缸等组成。翻倒装置的翻倒，为制品取出成为可能 。固定、翻倒侧机架、底盘：固定、翻倒侧机架、底盘为钢板焊接件，焊后退火去除应力、喷丸处理。

　　W11S(船用)卷板机主要技术参数
