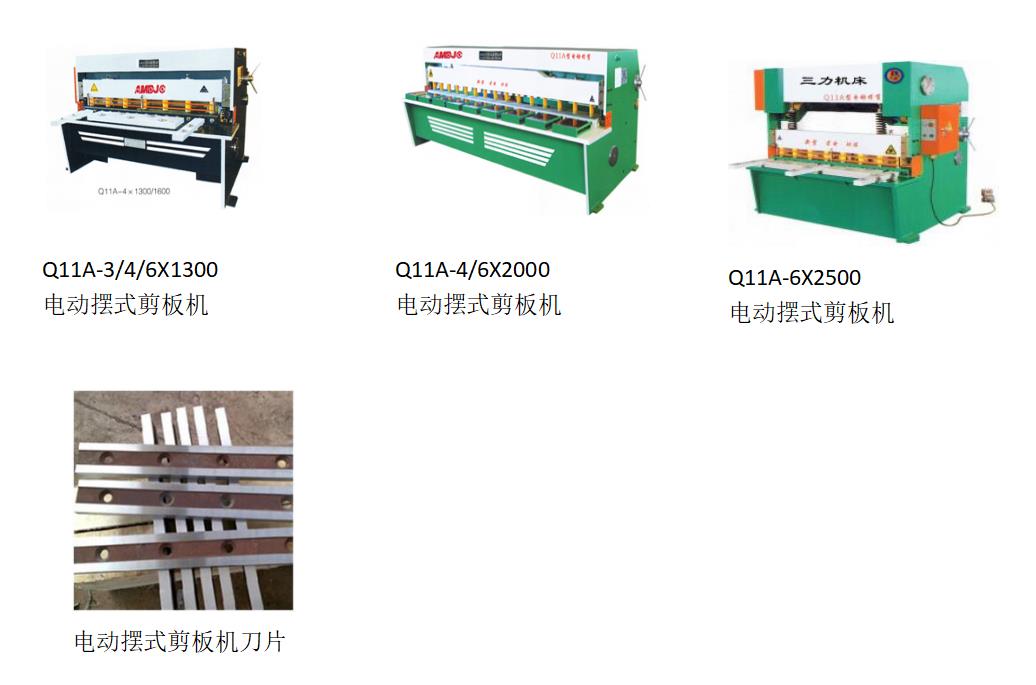

Q11A电动摆式剪板机
Send Email
新一代新型节能剪板机，填补国内市场需求空白。 电动摆式剪板机是我厂技术部近年来研发的新型换代产品。其结构合理。性能可靠，结构新颖，剪切精度高，是绿色环保产品，噪音小。
性能特点：1、节能（通过Q11其它型号和Qc12液压型综合测试结论）。
2、没有机械离合器部分和液压部分，经久耐用
3、剪切时运转，不剪切时全机处于静止状态。
4、可点动剪切，回剪，连剪，单次剪。
5、刀口间隙，手柄快调。
6、刀片的直线度有补偿调整机构。
7、曲线弧型摆式剪切，刀口保持最小值，刀片不易损坏
8、整机操作灵活，快捷。
9、传动方式：由内锥式自锁电动机带动减速机后，通过链轮链条传动主轴上的偏心，上下移动，因而换成了各种剪切动作。
可根据客户要求定做
型 号 | 最大可剪板厚（mm） | 最大可剪板宽（mm） | 剪切角度 | 抗剪强度极限（N） | 剪切次数(次/min) | 后挡料最大行程 （mm） | 电动机功率 （KW） | 减速器 | 机器外形尺寸（mm） | 机器重量（kg） |
4×1300 | 4 | 1300 | 1.3 | ≤450 | 28 | 400 | 4.5 | XLE7 | 1900×1100×1300 | 1300 |
4×1600 | 4 | 1600 | 1.3 | ≤450 | 28 | 400 | 4.5 | XLE7 | 2200×1100×1300 | 1600 |
4×2000 | 4 | 2000 | 1.3 | ≤450 | 22 | 400 | 5.5 | XLE7 | 2700×1500×1600 | 2100 |
4×2500 | 4 | 2500 | 1.3 | ≤450 | 22 | 500 | 5.5 | XLE7 | 3200×1250×1400 | 2800 |
4×3200 | 4 | 3200 | 1.3 | ≤450 | 18 | 500 | 7.5 | XLE7 | 4100×1600×1700 | 5000 |
4×4000 | 4 | 4000 | 1.3 | ≤450 | 15 | 500 | 7.5 | XLE7 | 4900×1600×1900 | 6000 |
6×1300 | 6 | 1300 | 1.3 | ≤450 | 22 | 500 | 7.5 | XLE8 | 2000×1300×1500 | 2000 |
6×1600 | 6 | 1600 | 1.3 | ≤450 | 22 | 500 | 7.5 | XLE8 | 2200×1300×1500 | 2500 |
6×2000 | 6 | 2000 | 1.3 | ≤450 | 18 | 500 | 7.5 | XLE8 | 2900×1500×1600 | 3500 |
6×2500 | 6 | 2500 | 1.3 | ≤450 | 22 | 500 | 7.5 | XLE8 | 3300×1500×1600 | 4000 |
6×3200 | 6 | 3200 | 1.3 | ≤450 | 18 | 500 | 7.5 | XLE8 | 4100×1600×1800 | 6000 |
6×4000 | 6 | 4000 | 1.3 | ≤450 | 15 | 500 | 11 | XLE8 | 4900×1600×1900 | 7500 |
8×1300 | 8 | 1300 | 1.3 | ≤450 | 18 | 500 | 11 | XLE9 | 2000×1400×1600 | 3000 |
8×1600 | 8 | 1600 | 1.3 | ≤450 | 18 | 500 | 11 | XLE9 | 2300×1400×1700 | 3500 |
8×2000 | 8 | 2000 | 1.3 | ≤450 | 18 | 500 | 11 | XLE9 | 2900×1600×1800 | 4000 |
8×2500 | 8 | 2500 | 1.3 | ≤450 | 16 | 600 | 13 | XLE9 | 3400×1800×2000 | 6000 |
注：本表参数如与机床数据不符，应以机床实际数据为准。本公司保留最终解释权。
