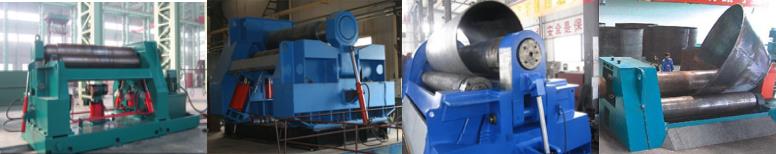

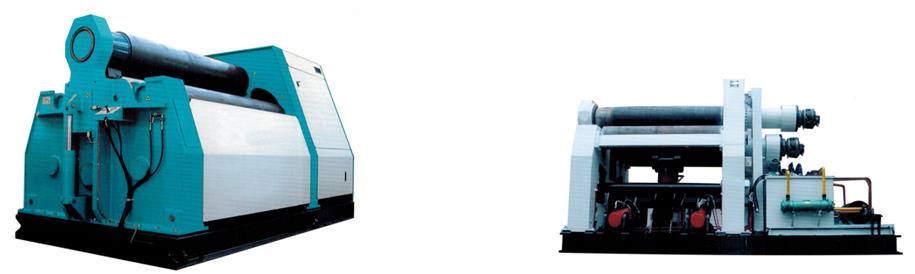

W12四辊卷板机

Send Email

　　性能特点：

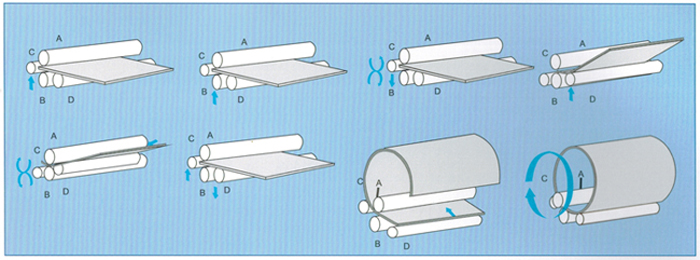

　　w12（nc,cnc）系列数控四辊卷板机，能将金属板料一次上料不需要调头即可完成板料端部预弯和卷制成形。且在各种卷板机中剩余直边最小。该系列卷板机，上辊和上辊均为主动辊，由液压马达驱动，侧辊为从动辊，靠钢板和各辊间的摩擦力带动旋转。上辊位置固定，下辊和侧辊均在其两端的并联油缸驱动下升降运动。上辊卸料倒头体的翻倒和复位由油缸驱动，为提高下辊刚度，在下辊的中央安装有支承辊，其升降由油缸驱动。

　　该系列卷板机有以下显著特点：

　　工作辊轴承采用轧机用调心辊子轴承，摩擦阻力小，动力损失少，使用寿命长，能耗低。

　　下辊和侧辊两端的同步升降、卷锥倾斜量的控制及调平均由数控系统自动控制，控制精度高。

　　数控系统国内领先。具有屏幕显示、卷制计算、程序控制、工艺参数存储、软件保护与故障报警等功能。

　　W12四辊卷板机主要技术参数

规格型号	最大预弯厚度	最大卷板宽度	最大卷板宽度	板材屈服极限	卷板速度	上辊直径	下辊直径	侧辊直径	液压电机功率
TYPE	(mm)	(mm)	(mm)	(mpa)	(m/min)	(mm)	(mm)	(mm)	(KW)
6×2000	6	6	2000	265	5.5	180	180	145	5.5
6×2500	6	6	2500	265	5	210	210	165	7.5
8×2000	6	8	2000	265	5	215	215	165	11
8×2500	6	8	2500	265	5	230	230	180	11
12×2000	10	12	2000	265	5	260	260	200	18.5
12×2500	10	12	2500	265	5	280	280	220	18.5
16×2000	12	16	2000	265	5	280	280	220	18.5
16×2500	12	16	2500	265	5	330	330	260	22
16×3200	12	16	3200	265	5	360	360	280	30
20×2000	16	20	2000	265	5	330	330	260	22
20×2500	16	20	2500	265	5	360	360	380	30
25×2000	16	25	2000	265	5	360	360	280	30
25×2500	20	25	2500	265	4.5	410	400	320	37
30×2000	25	30	2000	265	4.5	410	400	320	37
30×2500	25	30	2500	265	4.5	470	470	390	37
30×3000	25	30	3000	265	4.5	560	520	420	45
40×2500	35	40	2500	265	4.5	560	520	420	45
40×3000	36	40	3000	265	4	650	580	480	55
50×2500	40	50	2500	265	4	650	620	500	55
50×3000	40	50	3000	265	3.5	720	650	520	55
60×3000	50	60	3000	265	3.5	750	710	560	75
70×3000	60	70	3000	265	3	750	720	600	75
80×3000	70	80	3000	265	3	800	780	620	75
90×3000	80	90	3000	265	3	840	820	660	90
100×3000	85	100	3000	265	3	900	880	700	90

热门产品

J31闭式单点压力机

2-WF67Y/K双机联动液压板料数显（数控）折弯机

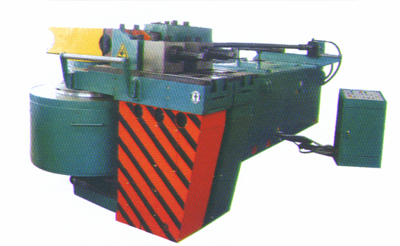

W27Y-液压弯管机
