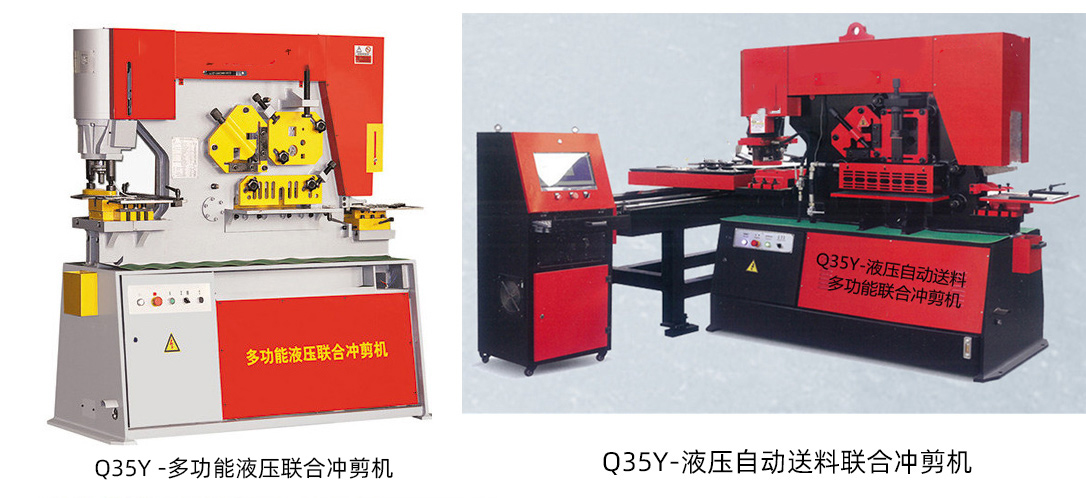

Q35Y-液压多功能联合冲剪机
Send Email详细描述
联合冲剪机和机械式型材冲剪机综合了冲孔,剪板角钢剪切机,型材剪切等功能,具有重量轻、体积小、噪音低等优点,是现代机械制造业如:冶金、桥梁、通讯、电力等工业的加工设备。

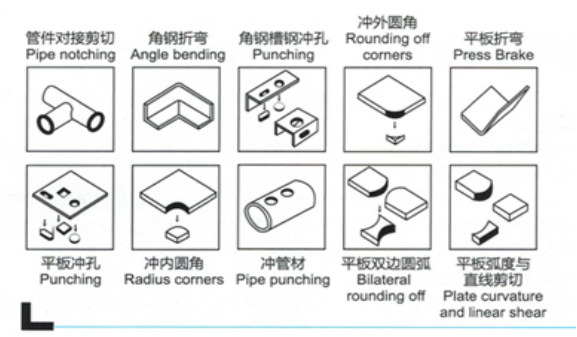

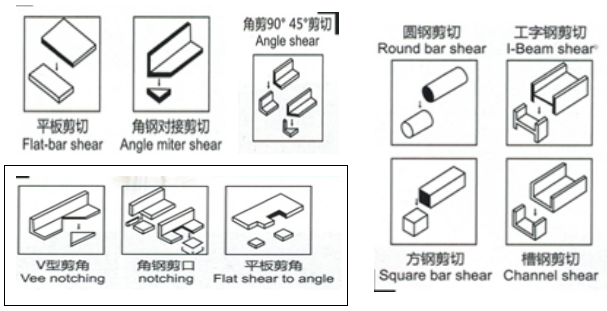

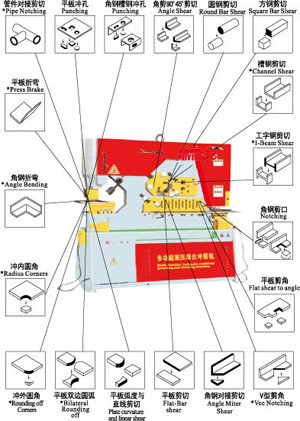

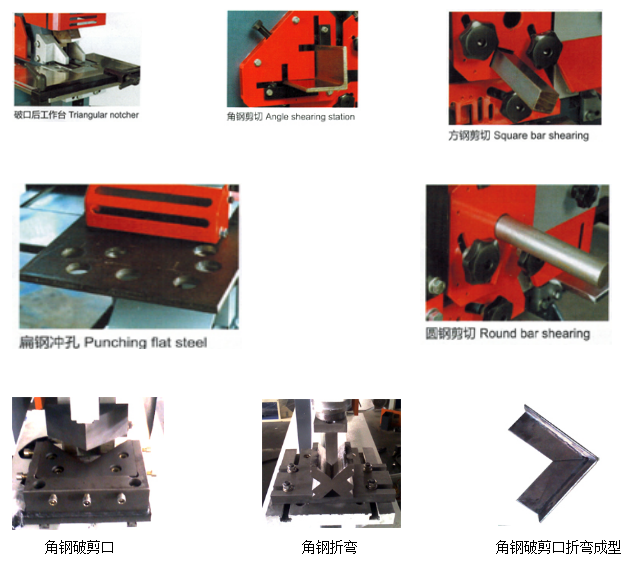

本公司的联合冲剪机产品采用液压传动 ,能对板材 方钢 圆钢 角钢 槽钢 工字钢进行剪切 冲孔 模剪,并配备剪切挡料装置.
Q35Y液压多功能联合冲剪机技术参数
型 号 | Q35Y-16 | Q35Y-20 | Q35Y-25 | Q35Y-30 | Q35Y-40 | Q35Y-50 |
冲压力(T) | 55 | 75 | 110 | 140 | 200 | 250 |
可剪最大板厚(mm) | 16 | 20 | 25 | 30 | 40 | 50 |
板料强度 | ≤450 | ≤450 | ≤450 | ≤450 | ≤450 | ≤450 |
剪切角 | 7 | 8 | 8 | 8 | 9 | 9 |
一次行程剪板尺寸(厚×宽)(mm) | 16×250 8×400 | 20×330 10×480 | 25×330 16×600 | 30×335 20×600 | 35×400 25×700 | 40×400 30×750 |
滑块行程(mm) | 80 | 80 | 80 | 80 | 80 | 80 |
行程次数 | 8 | 8 | 8 | 6 | 10 | 10 |
喉口深度(mm) | 300 | 355 | 400 | 600 | 600 | 600 |
冲孔厚度
(mm) | 16 | 20 | 25 | 26 | 35 | 40 |
最大冲孔直径(mm) | 25 | 30 | 30 | 38 | 40 | 40 |
主电机功率(KW) | 4 | 5.5 | 7.5 | 11 | 15 | 18 |
外形尺寸 | 1640×730×1770 | 1860×800×1900 | 2355×960×2090 | 2860×1040×2300 | 2920×1240×2350 | 3000×1440×2450 |
机器重量(kg) | 1750 | 2400 | 4800 | 6350 | 9200 | 12800 |
注:本表参数如与机床数据不符,应以机床实际数据为准。本公司保留最终解释权。
