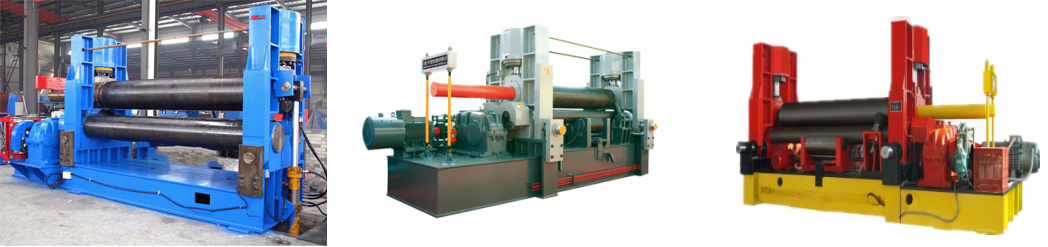

W11SNC-上辊万能三辊卷板机

Send Email

　　性能特点

　　该机属于液压型三辊式卷板机,用于常温状态下将钢板卷成圆筒形。上辊可以垂直移动、水平移动。预弯通过上辊水平移动，使上辊相对下辊呈非对称位置来实现。滚圆时通过电动机、减速机带动两下辊进行。由于下辊的标高不变，所以便于进料和操作。设有纵向对料装置减小了卷制过程中的制品错边量。采用PLC控制，辊子位移采用数字显示。

　　鼓形.上辊，下辊下部托辊配合调节，高精度的制品直线度采用鼓形.上辊，上辊鼓形预置量-般为辊子均布载荷的70%来预置，较小直径的下辊，下辊的下部有上下可调节的托辊支撑。根据卷制制品的负荷，调节下辊下部的托辊，大大提高了制品的直线度。后方弯曲卷制，高精度制品圆度上辊式卷板机采用后方弯曲(板材送进的方向与上辊移动的方向相反)，上辊一边压下，下辊- -边旋转,连续弯曲,板材的端部预弯直接加压预弯,避免了前方弯曲后角的产生，而且可以控制剩余直边的长度、形状。

　　W11SNC上辊万能式三辊卷板机技术参数表

规格型号	最大卷板厚度(mm)	最大预弯厚度（mm）	最大卷板宽度（mm）	上辊压力（ton）	满载最小直径（mm）	上辊直径（mm）	下辊直径（mm）	两下辊中心距（mm）	电机功率（KW）
									辊旋转	液压系统	下辊移动
6×2000	6	4.5	2000	25	380	205	125	160	3	2.2	1.1
8×2000	8	6	2000	35	450	220	135	180	4	2.2	1.1
8×2500	8	6	2500	37	500	240	135	180	5.5	4	2.2
12×2000	12	9	2000	65	500	255	150	245	7.5	4	1.1
12×2500	12	9	2500	75	650	300	160	270	11	5.5	2.2
12×3000	12	9	3000	100	750	320	180	300	15	5.5	2.2
16×2000	16	12	2000	75	650	300	160	270	11	5.5	2.2
16×2500	16	12	2500	100	750	320	180	300	15	5.5	2.2
16×3200	16	12	3200	130	850	380	200	330	22	7.5	4
20×2000	20	16	2000	100	750	320	180	300	15	5.5	2.2
20×2500	20	16	2500	130	850	380	220	360	22	7.5	4
20×3000	20	16	3000	190	950	410	230	380	30	7.5	4
25×2000	25	20	2000	130	850	380	220	360	22	7.5	4
25×2500	25	20	2500	190	950	410	230	380	30	7.5	4
25×3200	25	20	3200	240	1100	460	260	420	37	11	4
30×2000	30	25	2000	190	950	410	230	380	30	7.5	4
30×2500	30	25	2500	270	1100	460	260	420	37	11	4
30×3200	30	25	3200	320	1400	510	260	460	45	15	4
30×4000	30	25	4000	450	1600	590	280	500	45	15	5.5
40×2000	40	32	2000	270	1200	480	260	420	37	11	4
40×2500	40	32	2500	320	1400	520	290	500	55	15	4
40×3200	40	32	3200	450	1600	560	290	500	55	15	5.5
40×4000	40	32	4000	550	2000	660	360	650	75	22	7.5
52×2500	52	40	2500	450	1800	610	320	580	55	15	5.5
52×3200	52	40	3200	610	2000	650	380	700	75	22	11
50×4000	50	40	4000	690	2000	780	420	800	90	22	11
50×5000	50	40	5000	800	2100	850	460	880	90	37	15
60×2500	60	50	2500	610	2000	650	380	700	75	30	15
60×3200	60	50	3200	690	2000	710	420	780	90	30	15
60×4000	60	50	4000	800	2100	840	480	920	110	37	15
60×5000	60	50	5000	1050	2500	940	520	1000	110	37	22
70×3200	70	60	3200	1050	2000	840	480	920	110	37	15
80×4000	80	70	4000	1350	2500	900	560	1080	132	45	22
100×4000	100	90	4000	1600	3000	960	600	1120	160	45	22

　　注：本表参数如与机床数据不符，应以机床实际数据为准。本公司保留最终解释权。
