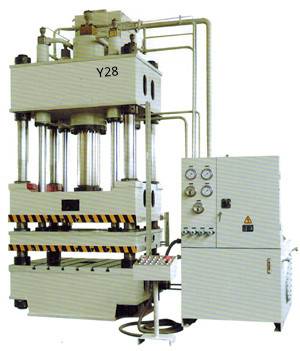

Y28双动薄板拉伸液压机
Send Email性能特点:
本系列液压机为双动薄板拉伸液压机,特别适用于金属薄板零件的拉伸成型、翻边、弯曲和冲压等工艺,也可用于一般压制工艺。
本系列液压机液压系统采用二通插装阀,电气系统采用plc续电器,供用户选择,操作方便可靠。
本系列液压机具有空程速度快,拉伸速度及压边力和拉伸力可调等特点,是拉伸薄板制品的理想设备。
Y28系列双动薄板拉伸液压机技术参数:
参数名称 | 单位 | Y28双动薄拉伸液压机 | ||||||
40/63 | 63/100 | 200/300 | 315/400 | 400/630 | ||||
公称力 | KN | 630 | 1000 | 3000 | 4000 | 6300 | ||
拉深力 | KN | 400 | 630 | 2000 | 3150 | 4000 | ||
压边力 | KN | 300 | 400 | 1000 | 8010 | 2300 | ||
液体最大工作压力 | mpa | 25 | 25 | 25 | 25 | 25 | ||
拉深滑块行程 | mm | 500 | 650 | 700 | 800 | 800 | ||
压边滑块行程 | mm | 300 | 350 | 400 | 400 | 450 | ||
拉深滑块尺寸 | 左右 | mm | 560 | 1000 | 990 | 1260 | 1400 | |
前后 | mm | 500 | 800 | 900 | 1200 | 1400 | ||
压边滑块尺寸 | 左右 | mm | 560 | 1000 | 990 | 1260 | 1400 | |
前后 | mm | 500 | 800 | 900 | 1200 | 1400 | ||
工作台尺寸 | 左右 | mm | 560 | 1000 | 990 | 1260 | 1400 | |
前后 | mm | 500 | 800 | 900 | 1200 | 1400 | ||
拉深滑块开口高度 | mm | 1100 | 1300 | 1400 | 1500 | 1700 | ||
压边滑块开口高度 | mm | 700 | 800 | 900 | 1000 | 1150 | ||
拉深滑块行程速度 | 空程下行 | mm | 120 | 120 | 100 | 100 | 100 | |
工 作 | mm | 20 | 15 | 15 | 10 | 6100 | ||
回 程 | mm | 100 | 100 | 52 | 52 | 40 | ||
机器外形尺寸 | 左 右 | mm | 2500 | 4000 | 4000 | 4500 | 5600 | |
前 后 | mm | 1500 | 2000 | 2000 | 2800 | 3000 | ||
地面上高度 | mm | 3200 | 4100 | 4400 | 4600 | 5500 | ||
电机总功率 | KW | 5.5 | 7.5 | 22 | 22 | 42.5 | ||
机器重量 | Kg | 3500 | 8000 | 13000 | 17000 | 40000 |
注:本表参数如与机床数据不符,应以机床实际数据为准。本公司保留最终解释权。
